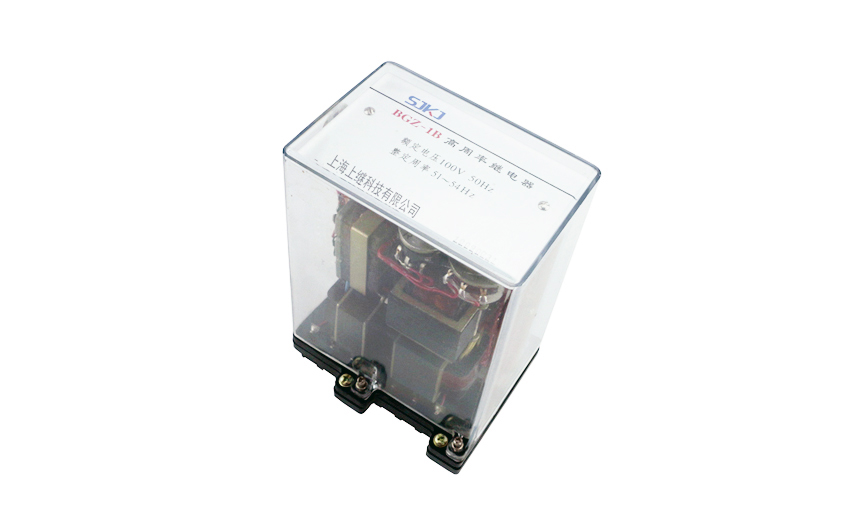

BGZ-1B概述

BGZ-1B繼電器在電力系統的二次繼電保護線路中,作為反應頻率升高的靈敏元件。

BGZ-1B結構特點

BGZ-1B為晶體管式, LC串聯諧振原理。殼體結構采剛JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件,訂貨時須指明。

BGZ-1B主要技術數據

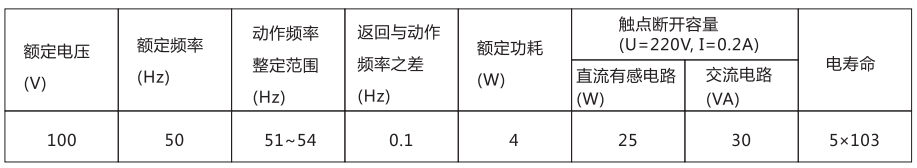

BGZ-1B高頻率繼電器主要技術數據見表。

BGZ-1B高頻率繼電器主要技術數據內部接線圖及接線圖

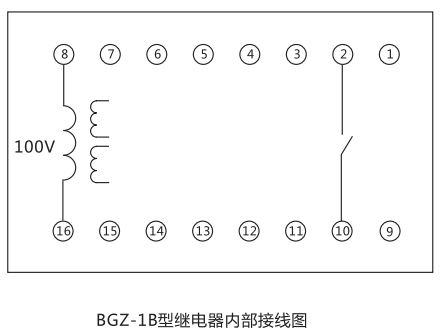

BGZ-1B高頻率繼電器內部接線見圖。

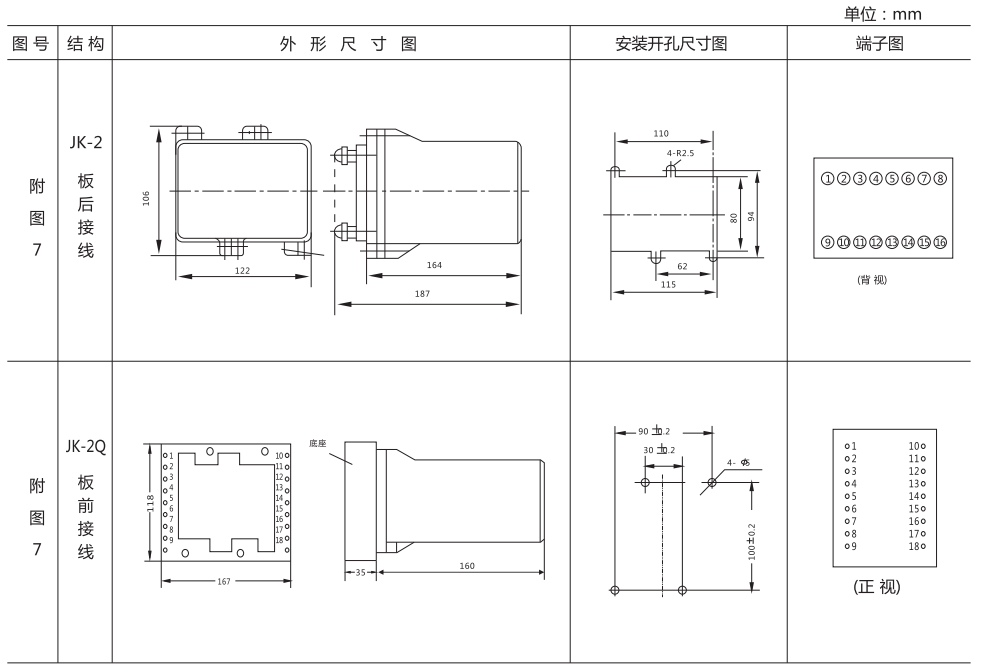

BGZ-1B高頻率繼電器外形及開孔尺寸
