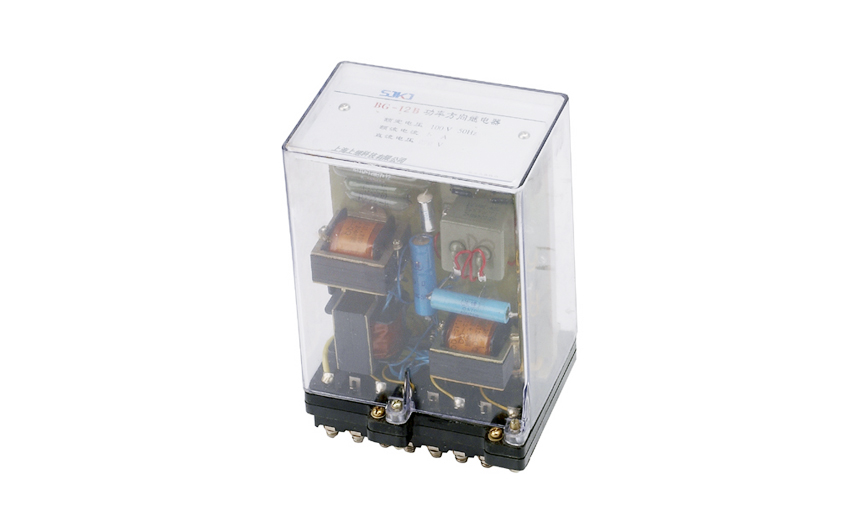

BG-13B功率繼電器應用范圍

BG-13B功率繼電器(以下簡稱繼電器)應用于電力系統方向保護接線中,作為功率方向元件。其中BG-12B用于相間短路保護; BG-13B用于接地保護; BG-11B是具有雙方向觸點的功率元件, 用于平行線路橫聯差動保護中。

BG-13B功率繼電器主要技術參數

·額定數據:交流額定電壓為100V;交流額定頻率為50Hz;交流額定電流為lA、5A;直流額定電壓為48V、110V、220V。

·繼電器最大靈敏角: BG-11B、12B為-45°或-30°; BG-13B為+70°;在額定值下,誤差不大于±5°。

·動作值:在最大靈敏角及額定電流下,繼電器的最小動作電壓不大于2V。

·動作時間:在最大靈敏角和4倍動作功率(電流額定電壓為4V)時,不大于30ms。

·功率消耗:交流電壓回路不大于4VA;交流電流回路不大于1VA;直流不大于6W。

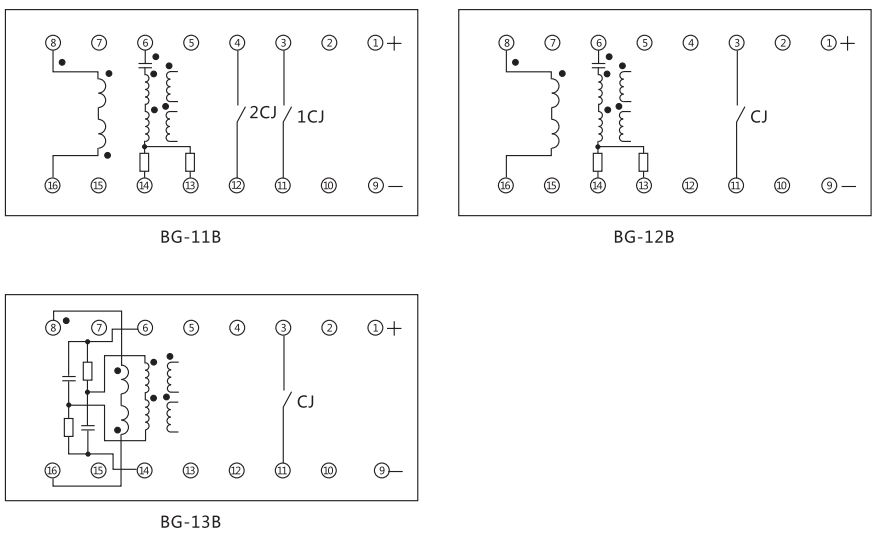

 BG-13B功率繼電器內部接線及外引接線圖

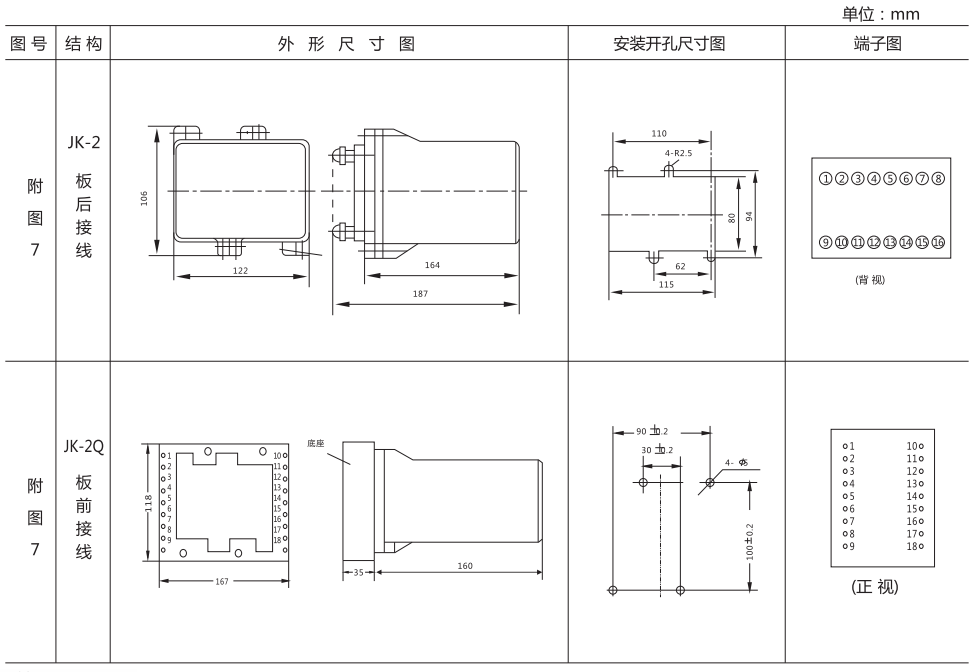

BG-13B功率繼電器外形及開孔尺寸
