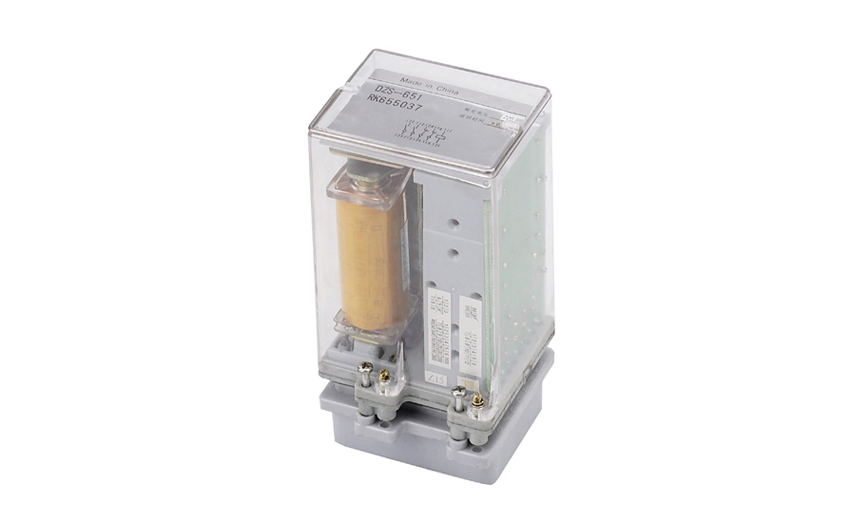

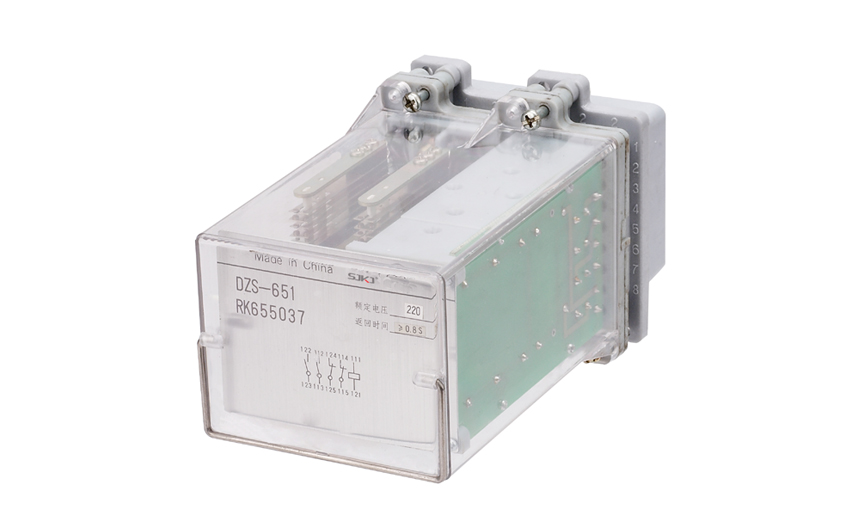

DZS-652中間繼電器用途

DZS-652中間繼電器主要用于電力系統二次回路的繼電保護及工業自動化控制的直流回路中,作為中間轉換及擴大控制回路之用 。

DZS-652中間繼電器原理

DZS-652中間繼電器采用RXMA1中間繼電器為機芯,利用RC回路的充放電特性實現延時動作或延時返回。本系列有DZS-651、DZS-652 和DZS-655三種型號。

DZS-652中間繼電器技術數據

3.1觸點長期允許通過5A電流。

3.2當通過電流的時間<200ms時,允許通過90A電流。

3.3當通過電流的時間為1s時,允許通過50A電流。

DZS-652中間繼電器內部接線及外引接線圖

DZS-652中間繼電器外形及安裝尺寸
