DX-17信號繼電器

來源:未知???作者:上繼 ???發布時間: 2017-06-29 09:12???瀏覽: 4371

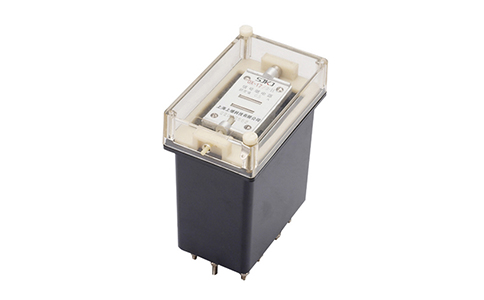

DX-17信號繼電器

DX-17系列信號繼電器使用于電力系統二次回路的繼電保護線路中作為指示信號用，為一次掉牌。

該產品為電磁型脫鉤掉牌顯示繼電器，同時輸出機械保持和瞬動觸點，具有手動復歸一次掉牌，動作時間快等特點。

產品結構形式為A11K、A11P、A11H、A11Q。

額定值

a.直流電壓額定值：220V、110V、48V、24V、12V；

b.直流電流額定值：0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A

動作值

電壓型繼電器的動作電壓應不大于70%額定電壓；

電流型繼電器的動作電流應不大于90%額定電壓。

返回值

繼電器的返回值應不小于額定值的2%。

信號顯示時間

當施加1.1倍額定值，歷時0.025s時，觸點應可靠接通。

功率消耗

a.電壓型繼電器在額定電壓下，其工作線圈功率消耗不大于3W；

b.電流型繼電器在額定電流下，其工作線圈功率消耗應不大于0.3W。

熱性能

當環境溫度為40°C時，產品施加輸入激勵量為1.1倍額定值的條件下，應能長期工作，不致對比絕緣或其他電氣元器件造成熱損壞。

絕緣電阻應不小于300MΩ。

介質強度：耐受2kv、50Hz、歷時1min交流試驗電壓無擊穿或閃絡現象；耐受5kv沖擊電壓無絕緣損壞現象。

觸點性能：產品的觸點應能斷開電壓不超過250V及電流不超過0.5A，容量為30W的有感負荷（時間常數為5±0.75ms）直流電流，或電壓不超過250V及電流不超過1A，容量為100VA的交流電路，功率因素為0.4±0.1。

壽命：電壽命1000次，機械壽命50000次。
