DY-21CE～24CE/C電壓繼電器應用范圍

DY-21CE～24CE/C電壓繼電器于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。

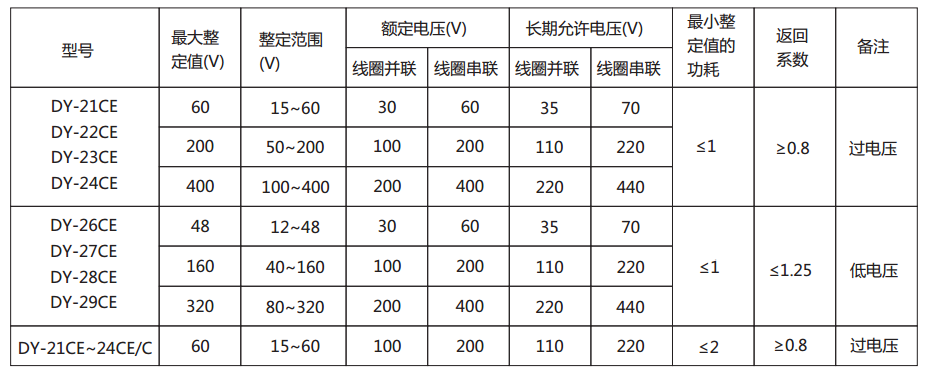

DY-21CE～24CE/C電壓繼電器主要技術參數

●動作值：誤差不大于6％。

●動作一致性：不大于5％。

●動作時間：DY-21CE~24CE/60C在1.1倍實測動作值時，不大于0.15s；在2倍實測動作值時，不大于0.06s；低電壓繼電器在0.5倍實測動作值時，不大于0.15s。

●觸點形式：1動合、2動斷、1動合1動斷、2動合。

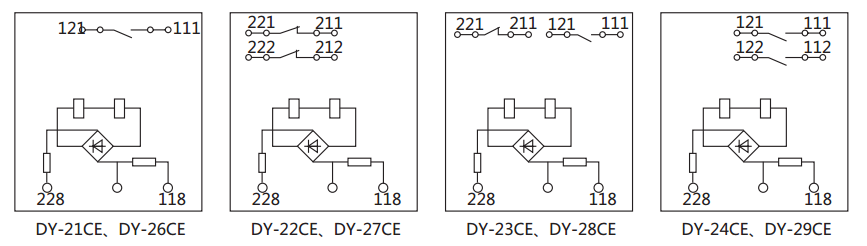

DY-21CE～24CE/C電壓繼電器內部接線及外引接線圖

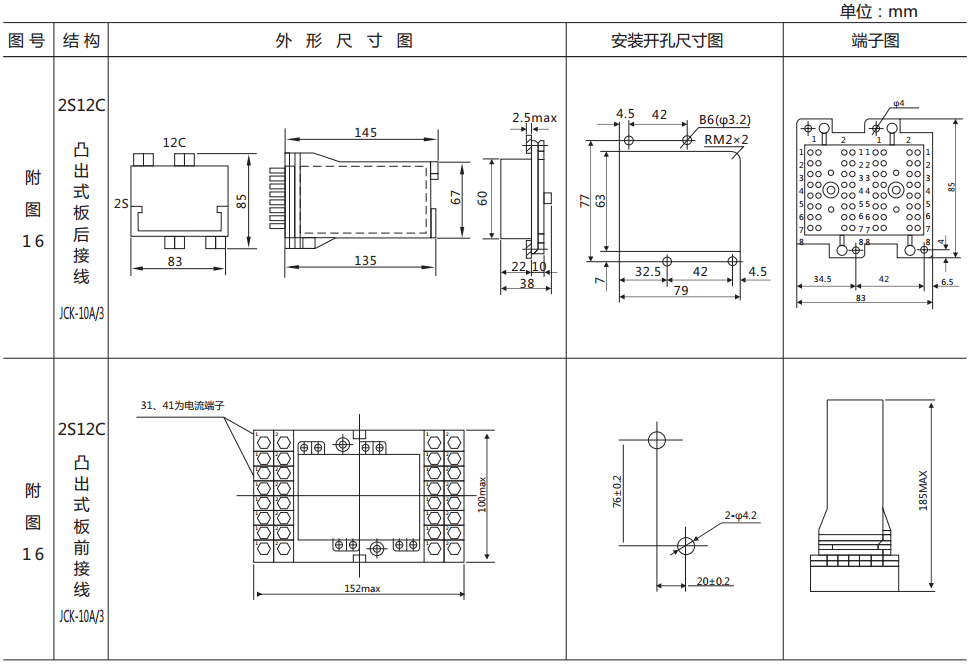

DY-21CE～24CE/C電壓繼電器外形尺寸及開孔尺寸
