    電壓繼電器系列

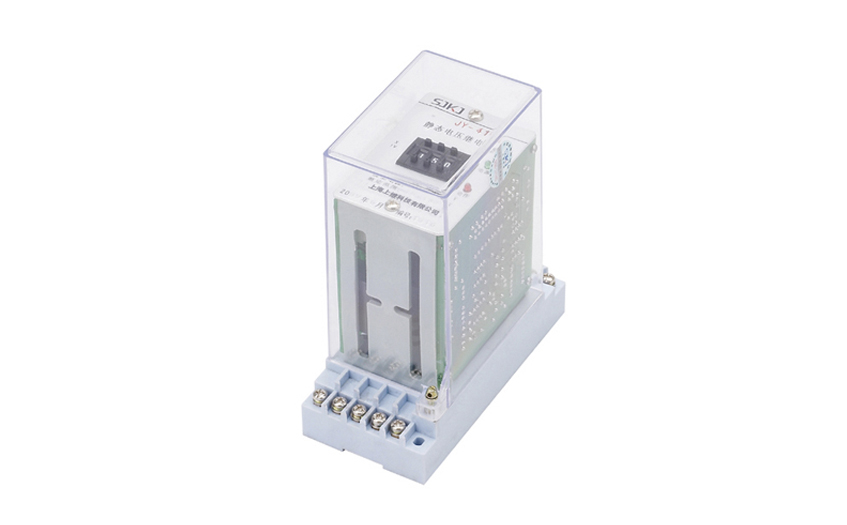

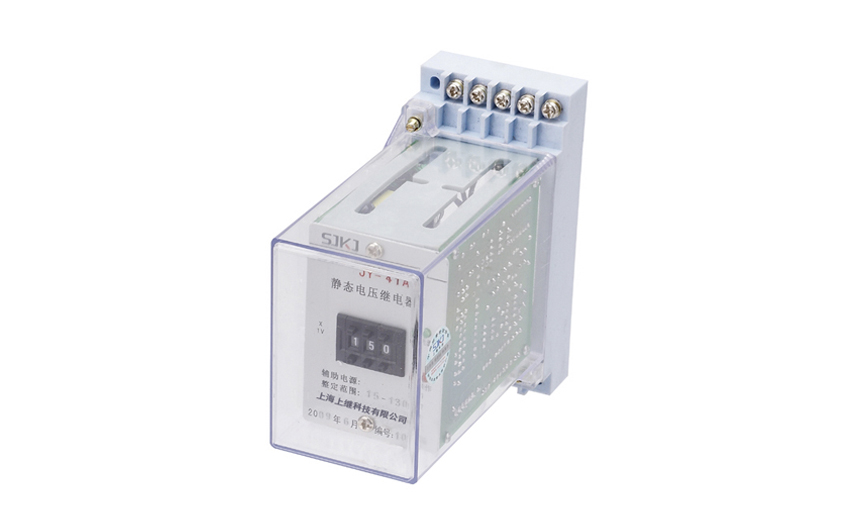

    JY-41B靜態電壓繼電器

    所屬欄目:電壓繼電器系列
    產品特征:

    JY-41B靜態電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬,且作為低電壓繼電器使用 無抖動現象。

    產品咨詢021-57233089 QQ交談
    分享到:

    JY-41B靜態電壓繼電器概述


    JY-41B靜態電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬,且作為低電壓繼電器使用 無抖動現象, 提供輔助電源后完全可以替代電磁型電壓繼電器,輔助電源采用開關電源變換,交直流通用,工作范圍大,從100-300V均能可靠工作。

    JY系列靜態電壓繼電器分為三個系列:JY-10、JY-20、JY-30,可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。 本繼電器采用撥碼開關整定電壓值, 用倍率開關切換,改變整定值無需校驗;整定范圍寬,有利于用戶壓縮庫存品種。


    JY-41B靜態電壓繼電器原理說明


    1、繼電器原理框圖見圖1。

    JY-41B靜態電壓繼電器原理說明

    2、本繼電器為靜態型繼電器,采用進口集成電路構成;被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui, 經整定后進行整流,整流后脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流 電壓 Uo 低于參考電壓,電平檢測器輸出正信號,驅動出口繼電器,則本繼電器處于動作狀態。反之,不論是過電壓繼電器或是低電壓繼電 器,若直流電壓 Uo 高于參考電壓Ue,電平檢測器輸出負信號,本繼電器處于不動作狀態。


    JY-41B靜態電壓繼電器型號分類及其含義


     JY-41B靜態電壓繼電器型號分類及其含義


    JY-41B靜態電壓繼電器型號與被替換老型號對照表:


    JY-41B靜態電壓繼電器型號與被替換老型號對照表


    JY-41B靜態電壓繼電器主要技術參數


    1、輔助電源:AC、DC、100~220V

    2、過載能力:交流回路允許長期接通1.2倍額定值。

    3、電壓整定范圍1~240V,40~440V,級差1V。

    4、功率消耗:

    a、交流回路功耗小于1VA(交流額定值100V時)

    b、直流回路功耗:見下表

    JY-41B靜態電壓繼電器直流回路功耗

    5、整定誤差

    a、整定值在1V-440V范圍內,整定平均誤差的絕對值不大于3%,平均誤差=(5次測量平均值-整定值)/整定值×100%。

    b、在基準條件下,同一整定值上測量的5次動作值的最大值和最小值應不大于的4%。

    c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的4%。

    d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

    6、動作時間

    a、過電壓繼電器:1.2倍整定值的動作時間不大于25ms;2倍整定值的動作時間不大于20ms;

    b、低電壓繼電器:0.5倍整定值的動作時間不大于20m。

    7、返回系數

    a、過電壓繼電器返回系數為0.85~0.95;

    b、低電壓繼電器返回系數為1.02~1.12;

    8、返回時間:不大于27ms。


    JY-41B靜態電壓繼電器內部接線及外引接線圖(正視圖)


    JY-41B靜態電壓繼電器內部接線及外引接線圖


    JY-41B靜態電壓繼電器外形及開孔尺寸


    JY-41B靜態電壓繼電器外形及開孔尺寸

    JY-41B靜態電壓繼電器外形及開孔尺寸
