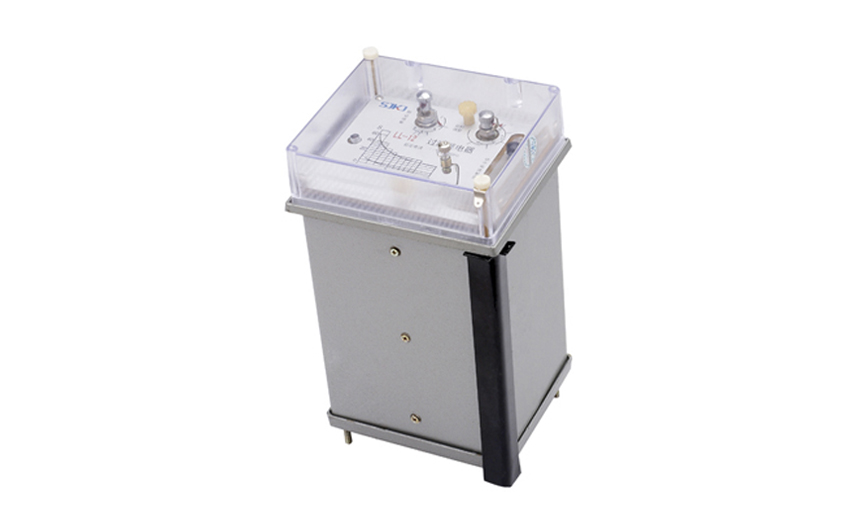

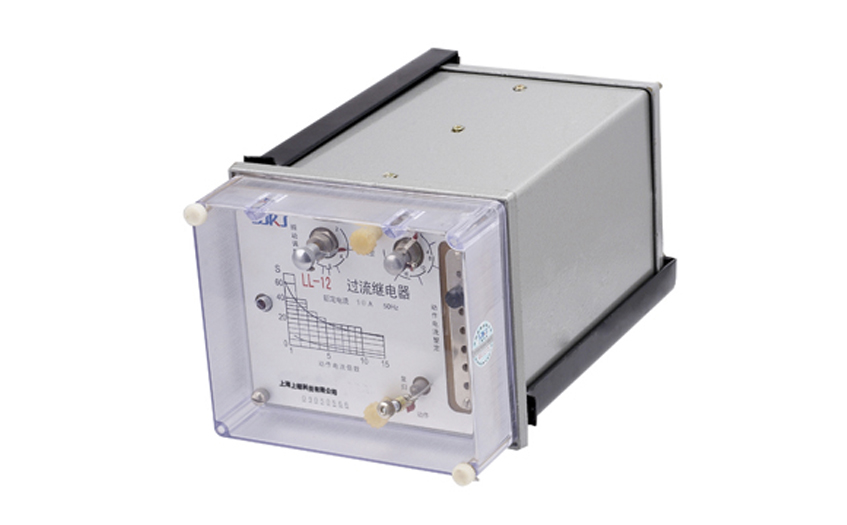

LL-11過流繼電器應用范圍

LL-11過流繼電器(以下簡稱繼電器)應用在交流電力系統中，用于電機變壓器、輸電線的過負荷和短路保護。

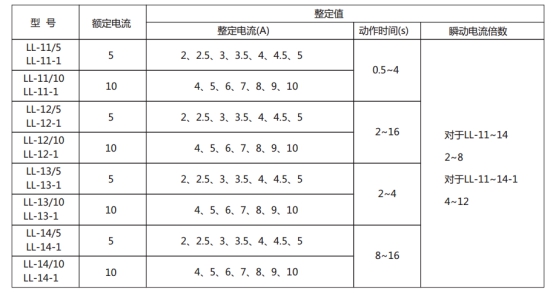

LL-11過流繼電器主要技術參數

 注：特殊規格LL-11瞬動電流倍數4-12，其余參數與LL-11系列對應；繼電器的電流線圈允許長期通過

110%額定電流。

 ●返回系數：使啟動觸點QJ返回原來位置的最大電流與動作電流之比不小于0.85

 ●功率消耗：當電流為繼電器的動作電流整定值時不大于10VA。

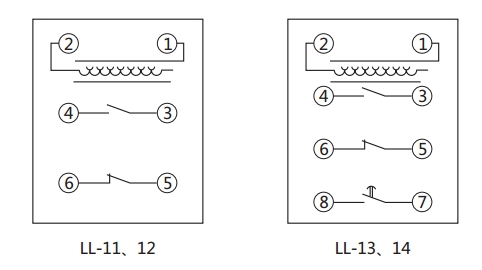

LL-11過流繼電器內部接線

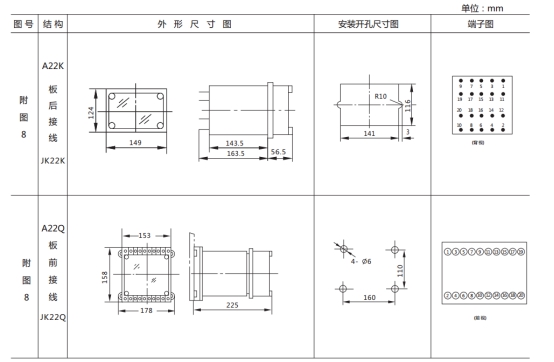

LL-11過流繼電器外形及開孔尺寸
